Реферат: Мероприятия по обеспечению безопасного и безвредного производства
Министерство образования Российской Федерации
Новокузнецкий филиал-институт
Кемеровского государственного университета
Кафедра экологии и естествознания
Студент группы ИАС-00
А.В.Линёв
Доклад
ПО ЭКОЛОГИИ
Мероприятия по обеспечению
безопасного и безвредного производства
Проверила
ст. преп. Ермак Н.Б.
_____________
подпись руководителя
“____ “ ______________ 2005 г.
Новокузнецк 2005
Мероприятия по обеспечению безопасного и безвредного производства
Электробезопасность.
Электрическое оборудование и контрольно-измерительная аппаратура, а также аппаратура управления комплексом выполнены в соответствии с требованиями «Правил устройства и эксплуатации оборудования» и СНиП 3.05.06-65 «Электротехнические устройства». Оборудование рассчитано на электропитание от сети потребителя напряжением 380В переменного тока, 3 фазы, частота 50Гц. Качество подводимой электроэнергии должно соответствовать ГОСТ 13109.
Электрическая схема подключения оборудования Комплекса обеспечивает последовательный пуск электрических приводов, имеет звуковую и световую предупредительную предпусковую сигнализацию, общий аварийный останов агрегатов комплекса, оборудована электроизмерительными приборами, позволяющими контролировать нагрузку основных агрегатов.
Здание, в котором расположен Комплекс, должно быть снабжено молниезащитными устройствами. Молниезащита включает комплекс мероприятий и устройств, предназначенных для обеспечения безопасности людей, предохранения зданий, сооружений, оборудования и материалов от взрывов, загораний и разрушений, возможных при воздействии молний.
Для всех зданий и сооружений, не связанных с производством и хранением взрывчатых веществ (в нашем случае, шины — не взрывоопасны) проектирование и изготовление молниезащиты должно выполняться согласно «Инструкции по устройству молниезащиты зданий и сооружений» РД 34.21.122 -87.
По степени защиты зданий и сооружений от воздействия атмосферного электричества молниезащита подразделяется на три категории. Категория молниезащиты определяется назначением зданий и сооружений, среднегодовой
продолжительностью гроз, а также ожидаемым числом поражений здания или сооружения молнией в год.
Ожидаемое годовое число поражений молнией прямоугольных зданий и сооружений
N=(S + 6h3d ) (L-6h3d )-7,7h23d nl0-6 ,
где S , L — ширина и длина зданий, м (для зданий и сооружений сложной конфигурации в плане при расчёте N в качестве S и L принимают ширину и длину наименьшего описанного прямоугольника); h 3 d — наибольшая высота здания или сооружения, м; п — среднегодовое число ударов молний в 1 км2 земной поверхности (удельная плотность ударов молний в землю) в месте расположения зданий или сооружений. Информацию о средней за год продолжительности гроз можно получить в местном отделении Росгидромета.

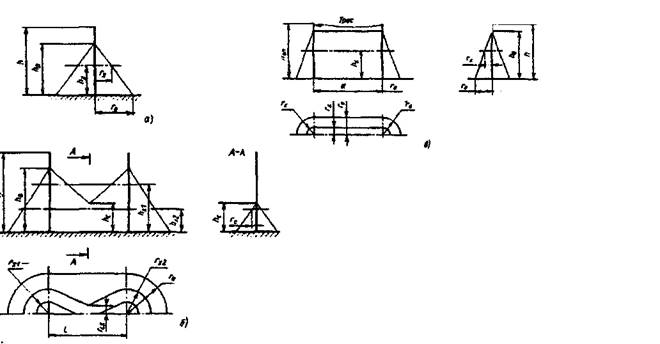

Для создания зон зашиты применяют одиночный стержневой молниеотвод; двойной стержневой молниеотвод; многократный стержневой молниеотвод;
 |
Контроль за средствами обеспечения электробезопасности, и в частности за соответствием их требованиям безопасности, возложен на электрика.
Электрическое оборудование должно быть надежно заземлено через нулевой контур. Защиту занулением применяют в трёхфазных четырёхпроводных сетях с заземлённой нейтралью напряжением до 1000В. В строительстве и промышленности эти сети имеют напряжение 380/220 и 220/127 В, а иногда 660/380 В. Кроме того, зануляют однофазные сети переменного тока с заземлённым выводом. Зануление (рис. 1) есть преднамеренное электрическое соединение 1 с нулевым защитным проводником 2 металлических нетоковедущих частей 7, которые могут оказаться под напряжением 6.
Действие защиты занулением основано на том, что при появлении на металлических частях электроустановки 7 опасного напряжения, в результате замыкания на корпус, возникает короткое замыкание между фазным 3 и нулевым защитным 2 проводниками. Возникшее короткое замыкание 4 приводит к появлению тока весьма большой величины, достаточной для «выбивания» предохранителей 5 в фазных питающих проводах. Таким образом электроустановка 7 обесточивается. За время замыкания на корпус и до отключения электроустановки от сети (т. е. в аварийный период) безопасность от поражения током обеспечивается заземляющим устройством 8 с сопротивлением Ro, которое действует как защитное.
Автоматической защитой 5 могут служить плавкие предохранители, максимальные автоматы, магнитные пускатели и др., срабатывающие в доли секунды.

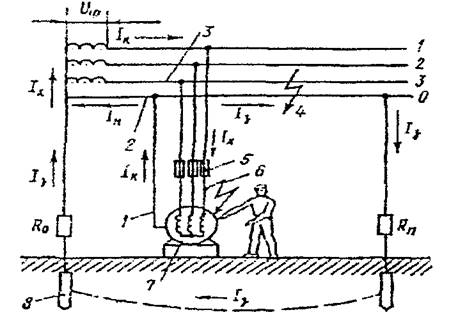

Рис. 1. Схема зануления в трёхфазной четырёхпроводной сети с заземлённой нейтралью.
Повторное заземление R нулевого провода защищает человека от поражения током в случае замыкания фазы на корпус и одновременно обрыва нулевого провода. Такое заземление устраивают через 250 м, а также на концах линий и ответвлений длиной более 200м. По этому заземлению ток стекает в землю, откуда попадает в заземление нейтрали, по нему во все фазные провода, включая имеющий пробитую изоляцию, далее на корпус. Таким образом образуется контур короткого замыкания.
Пожарная безопасность.
Классификация помещений и зданий по степени
взрывопожароопасност и._
Все помещения и здания по ОНТП 24-86 подразделяются на 5 категорий:
А — взрывопожароопасные. Та категория, в которой осуществляются технологические процессы, связанные с выделением горючих газов, ЛВЖ с т-рой вспышки паров до 28 °С, teen < 28 °С; Р — свыше 5 кПа.
Б — помещения, где осуществляются технологические
процессы с использованием ЛВЖ с температурой вспышки свыше 28 °С,
способные образовывать взрывоопасные и пожароопасные смеси, при
воспламенении которых образуется избыточное расчетное давление
взрыва свыше 5 кПа.
tBС n > 28 °С; Р — свыше 5 кПа.
В — помещения и здания, где обращаются технологические процессы с
использованием горючих и трудногорючих жидкостей, твердых горючих
веществ, которые при взаимодействии друг с другом или кислородом
воздуха способны только гореть. При условии, что эти вещества не
относятся ни к А, ни к Б. Эта категория — пожароопасная.
Г — помещения и здания, где обращаются технологические процессы с
использованием негорючих веществ и материалов в горячем, раскаленном
или расплавленном состоянии (например, стекловаренные печи). Д -
помещения и здания, где обращаются технологические процессы с
использованием твердых негорючих веществ и материалов в холодном
состоянии (механическая обработка металлов).
Классификация взрыво- и пожароопасных зон помещения в соответствии с ПУЭ — 86.
Для обеспечения конструктивного соответствия эл. технических изделий правила устройства эл. установок — ПУЭ-85 выделяются пожаро- и взрывоопасные зоны.
Пожароопасные зоны — пространства в помещении или вне его, в котором находятся горючие вещества, как при нормальном осуществлении технологического процесса, так и в результате его нарушения.
Зоны: П-I — помещения, в которых обращаются горючие жидкости с температурой вспышки паров свыше 61 °С.
П-II — помещения в которых выделяются горючие пыли с нижним концентрационным пределом возгораемости > 65 г/м3 П-IIа — помещения, в которых обращаются твердые горючие вещества. П-Ш — пожароопасная зона вне помещения, к которой выделяются горючие ж-ти с т-ой вспышки более 61 °С или горючие пыли с нижним
концентрационным пределом возгораемости более 65 г/м3 Взрывоопасные зоны — помещения или часть его или вне помещения, где образуются взрывоопасные смеси как при нормальном протекании технологического процесса, так и в аварийных ситуациях.
Помещение по взрывопожарной и пожарной опасности по ОНТП 24-86 должно быть категории «В», класс помещения по ПУЭ-86 — П-IIа, группа производственных процессов по санитарной характеристике СНИП 2.09.04-87 -16.
Характеристика производственных помещений для эксплуатации Комплекса:
• — по степени огнестойкости зданий и сооружений — группа III
• — по классу помещений с образованием взрывоопасных смесей — группа П-IIа
• — по категории пожароопасности технологического процесса — группа В
• — по категории и группе взрывоопасных смесей — Т2
Показатели пожароопасности перерабатываемого агрегатами Комплекса сырья и готовых продуктов переработки:
• — температура воспламеняемости, °С — 200
• — температура самовоспламенения, °С — 380
• предел концентрации длявоспламененияпродуктов
переработки, при хранении, г/куб. м — 36
— предельная температура воспламенения продуктов переработки, при
хранении, °С — 60
В производственном помещении должны быть предусмотрены устройства автоматической противопожарной сигнализации и пожаротушения.
В общей схеме противопожарной сигнализации производственного помещения должны быть предусмотрены датчики температуры саморазогрева и самовоспламенения материалов при измельчении и хранении продуктов переработки
Все перемещающиеся и вращающиеся части оборудования закрыты ограждениями.
